判斷浪涌保護器(MOV)是否合格的測量方法？[防雷
作者：江蘇消防檢測設備 來源：http://www.www.dondealfredobodegon.com/發布時間：2019-11-17 07:50:26

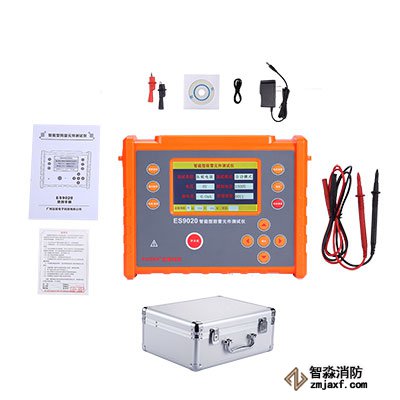

防雷元件測試儀具有：避雷器、防雷器、浪涌保護器、壓敏電阻（MOV）、金屬陶瓷放電管（GDT）、直空避雷管等性能測試、電壓測量范圍：10-2000V，漏電流測量范圍：0.1~199.9uA、具有USB接口，可連電腦等功能。

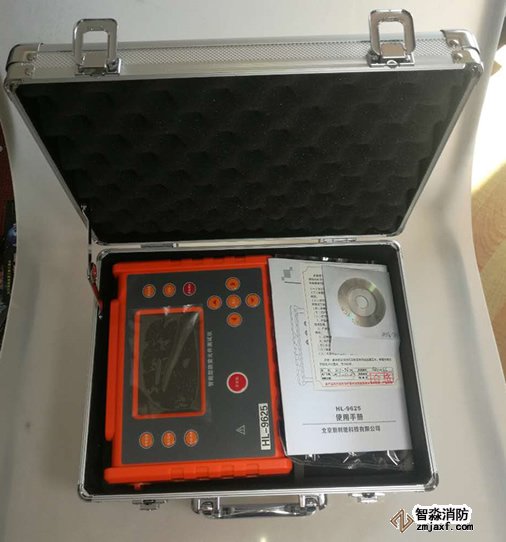

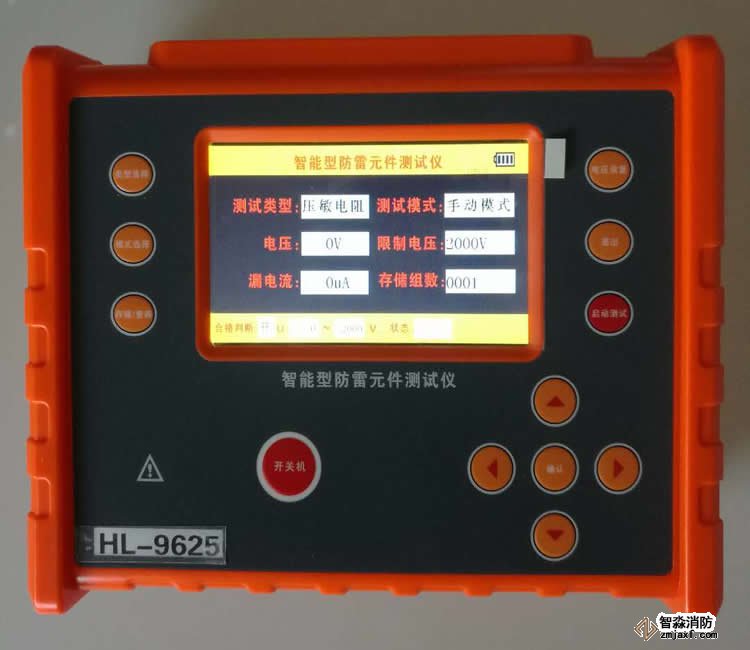

拿出儀表

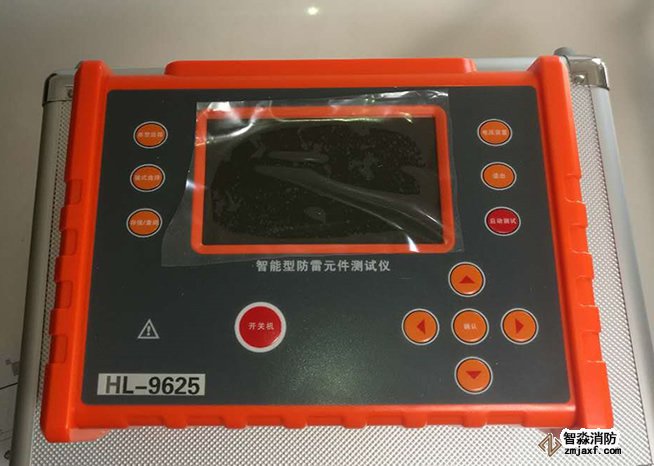

按“開關機”鍵，開機，默認測試類型為壓敏電阻（MOV）

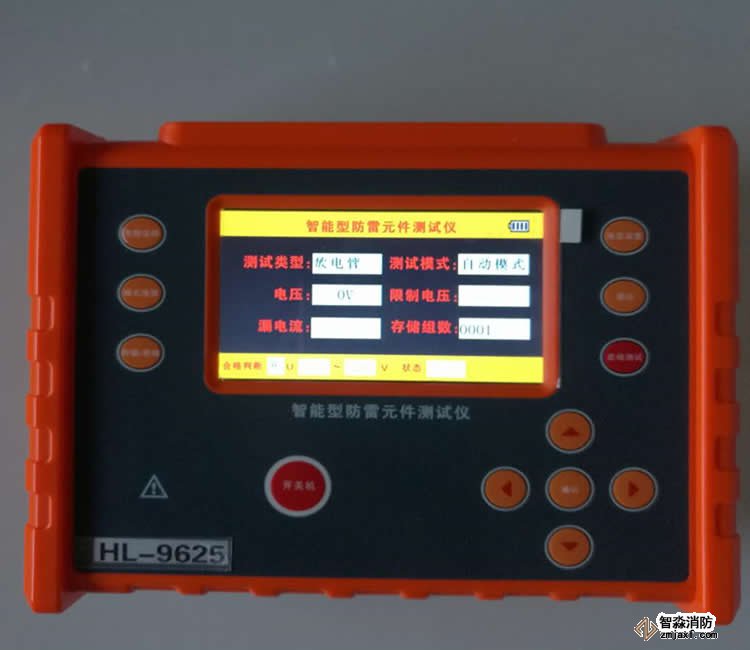

按“類型選擇”鍵，切換到放電管（GDT）模式

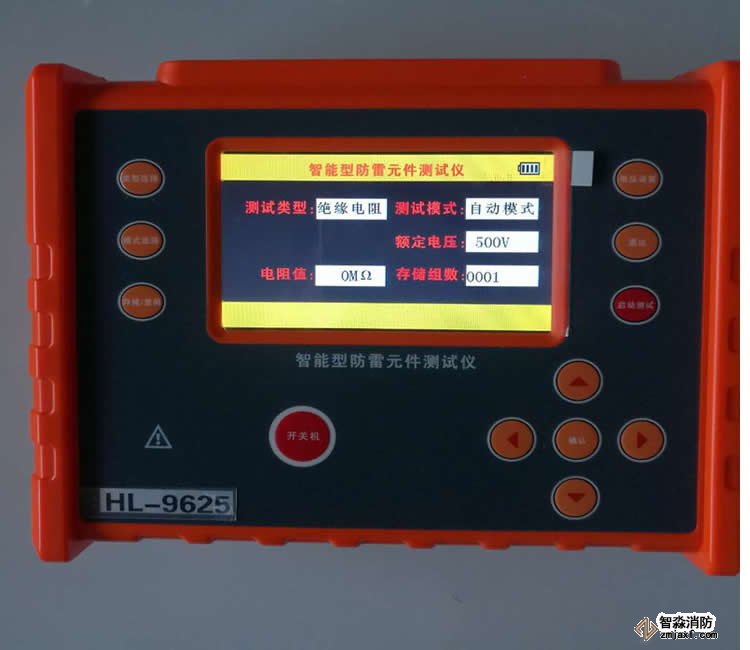

按“類型選擇”鍵，切換到絕緣電阻模式

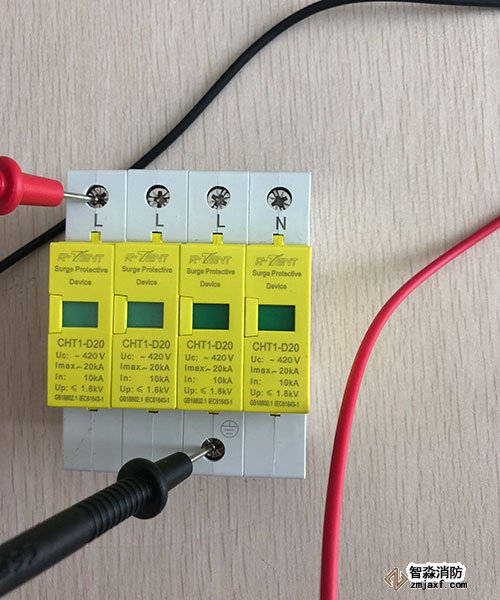

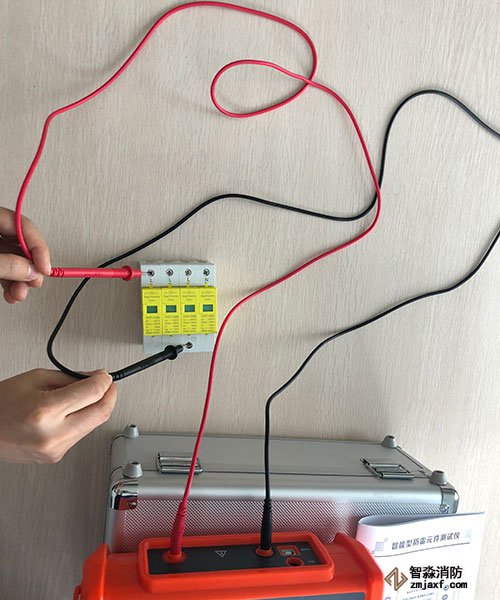

測量浪涌保護器接線圖，紅色線對應儀表紅色端，對應浪涌保護器L端，黑色線對應儀表黑色端，對應浪涌保護器接地端
此處的浪涌保護器Uc電壓是420V

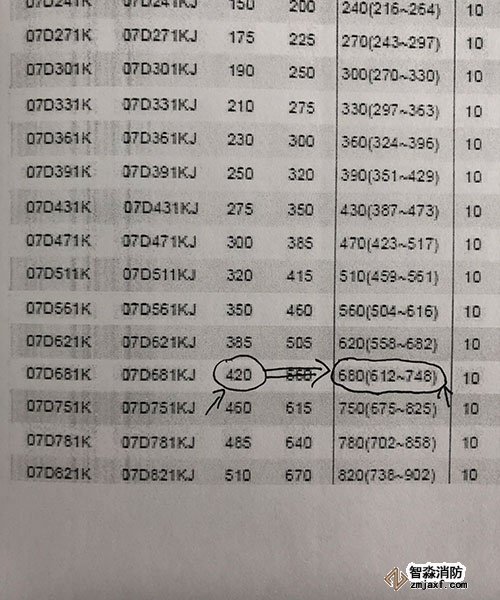

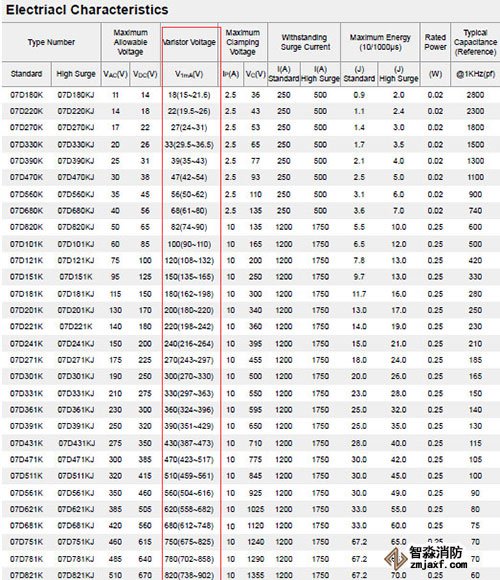

浪涌保護器對照表，只要測量出電壓在612V-748V之間，則可以判斷浪涌保護器合格
按“啟動測試”鍵測試，顯示屏右下角顯示“正在測試中”
當顯示屏右下角顯示“測試完成”，則顯示屏顯示出來的電壓為浪涌保護器電壓結果674V，在合格范圍內，此第一路浪涌保護器合格。

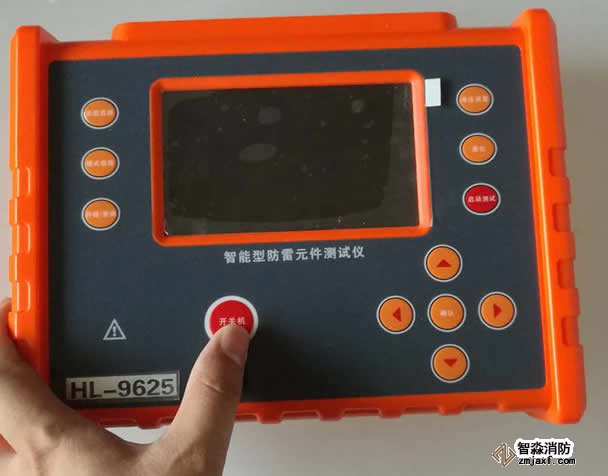

按“開關機”鍵，關機，測試完成
附上浪涌保護器各種電壓對應的參考范圍
江蘇智淼消防主營：全套消防檢測設備、消防安全評估設備軟件、甲乙級防雷檢測裝置、電氣檢測設備、火災現場勘查/消防監督檢查箱、二合一消防煙槍、試水/細水霧裝置,產品提供帶送檢服務；江蘇消防檢測設備官網：http://www.www.dondealfredobodegon.com/；服務熱線：4006-598-119。
拿出儀表
按“開關機”鍵，開機，默認測試類型為壓敏電阻（MOV）
按“類型選擇”鍵，切換到絕緣電阻模式
測量浪涌保護器接線圖，紅色線對應儀表紅色端，對應浪涌保護器L端，黑色線對應儀表黑色端，對應浪涌保護器接地端
此處的浪涌保護器Uc電壓是420V
浪涌保護器對照表，只要測量出電壓在612V-748V之間，則可以判斷浪涌保護器合格
按“啟動測試”鍵測試，顯示屏右下角顯示“正在測試中”
當顯示屏右下角顯示“測試完成”，則顯示屏顯示出來的電壓為浪涌保護器電壓結果674V，在合格范圍內，此第一路浪涌保護器合格。
用同樣方法測試其它三路是否合格，注意：一般4個都同一顏色的都為壓敏電阻結構，部分3+1的浪涌保護器N-PE顏色不同時為防電管結構，請切換到放電管模式再進行N-PE放電管進行測試。
也可帶電測試
按“開關機”鍵，關機，測試完成
附上浪涌保護器各種電壓對應的參考范圍
