XJP-6A倒置金相顯微鏡詳細使用說明書

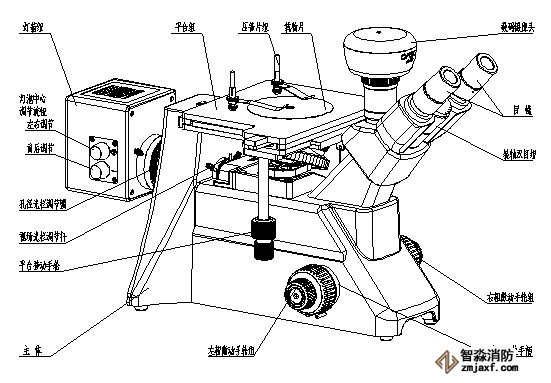

圖 1 XJP-6A倒置金相顯微鏡外形圖（一）

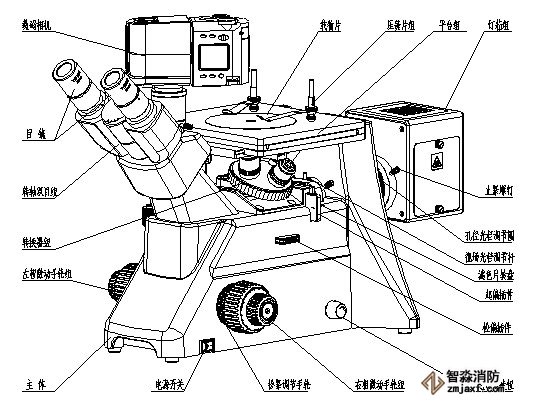

             圖2 XJP-6A倒置金相顯微鏡外形圖（二）

一、         用途

XJP-6A實驗室金相顯微鏡按人機工程學設計,配置了專門設計的金相平場消色差物鏡、偏光裝置及1×或0.6×攝像接筒，可接CCD、數碼相機或本公司特殊設計的130萬、200萬或320萬像數的數碼攝像頭，具有外形美觀、穩定可靠、像質優異、使用便捷等優點，可廣泛應用于工廠、學校和相關的科研部門，是金屬材料檢驗、鑄件質量檢查、鑒定以及金屬材料處理后金相組織分析、研究的理想儀器，在IT芯片、液晶顯示器基板的檢測等方面也能發揮重要作用。

二、         性能參數

1、總放大倍數

 2、物鏡

注:20×、40×、100×均為彈簧物鏡。

2、目鏡

3、載物臺

三層機械載物臺尺寸180mm×167mm。

縱、橫移動范圍：40mm×50mm；

游標zui小讀數：0.1mm；

載物片尺寸：φ100mm；

同時配有φ25mm、φ40mm通孔載物片（φ10mm孔載物片可選）。

4、濾色片組

為內置轉盤濾色片組，標配綠色、藍色、灰色濾色片及磨砂玻璃。

5、光源

 6V/30W鹵鎢燈，G4燈座，亮度可調。

6、轉換器

定位四孔轉換器

7、轉軸雙目組

45°傾斜，瞳距調節范圍為50mm～75mm，視度調節±5屈光度；

帶可配CCD攝像、數碼相機及專用數碼攝像頭（130萬、200萬或310萬像數）的第三筒輸出接口。

8、粗微動調焦

同軸調焦粗微動，粗動手輪行程42.4mm/轉，實際粗動行程12mm；

微動手輪行程0.2mm/轉，格值0.002mm。

9、防霉裝置

物鏡、目鏡及相關部位均采取了防霉、防霧措施或安裝了防霉裝置。

10、電源

輸入：85V～265V，50/60Hz；

保險管：3A 250V（φ5×20）；

開關與電位器分離。

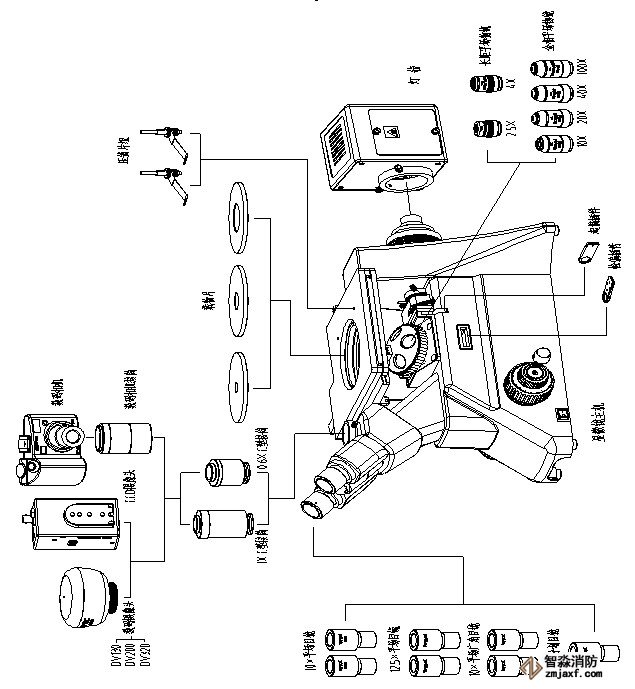

安裝示意圖

三、安裝與使用

1、安裝（參看安裝示意圖、圖1、圖2、圖3）

打開包裝箱后，一定要先按裝箱單清點所有物品，如有差缺遺漏，請立即與經銷商。

▲在確定包裝箱內物品全部取完后才能將包裝物進行處置。

▲建議保留部分包裝箱以備用。

▲為保護環境，包裝廢棄物請妥善處置，切勿隨意丟棄。

1.1 小心地將主機平穩放置在工作臺上的使用位置。

1.2 將雙目頭目鏡筒上的防塵灰蓋取下,把所選用的一對相同倍率的目鏡分別插入轉軸雙目上的左右目鏡筒中。

1.3 轉動粗動調焦手輪，將物鏡轉換器降到zui低。取下轉換器上的防塵蓋，把物鏡按倍率大小依次旋入轉換器上的物鏡螺紋孔內，注意一定要旋到位。

1.4 將燈箱與主機后方的連接座連接，并用兩個止緊螺釘止緊。再將燈箱電源線上的航空插頭插入主機后的航空插座，把鎖緊螺母旋緊。

1.5 將主機電源線連接儀器一端的插頭插入儀器后端的電源插座內。

1.6 選擇合適孔徑的載物片輕輕放入載物臺上的沉孔內，將所配的兩個壓簧*插入載物臺上的孔內。

2、使用

請確定供電電壓在儀器輸入電壓范圍之內后方可將儀器電源線與室內電源插座連接好。

   本儀器設計上采用開關與旋轉電位器分離，對于經常使用同一臺儀器檢測同一類試樣的人員，一開機儀器亮度就處于已習慣的程度，但是這樣開機電流對儀器燈泡的沖擊相對較大（開機時電位器處于亮度zui小的狀態）。

2.1 旋轉電位器旋鈕，使其處于亮度zui低位置，打開儀器電源開關，然后調節電位器使亮度適中。

2.2 安放試樣

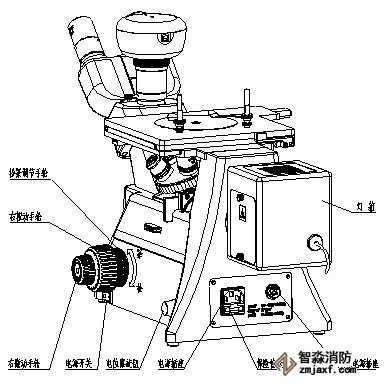

圖3 XJP-6A顯微鏡后側視圖

    先確認先前所選載物片

合適后再將要觀察的試樣放置在載物片上，注意將被觀察面向下，用壓簧*將試樣固定好。旋轉載物臺手輪將試樣移入光路。

2.3 轉動物鏡轉換器（手握轉換器外圓的齒紋部分），將低倍物鏡（常用10×物鏡）置入光路，慢慢轉動粗動手輪，用左眼從左固定筒目鏡觀察，見物像大致輪廓后用微調手輪將像調清晰。然后將高倍物鏡置入光路。

2.4 雙目瞳距調整及視度調節

2.4.1 瞳距調整（參見圖4）

瞳距（眼距）因人而異，一般來講，中國人比西方人瞳距大，所以使用雙目顯微鏡前均需調整瞳距。

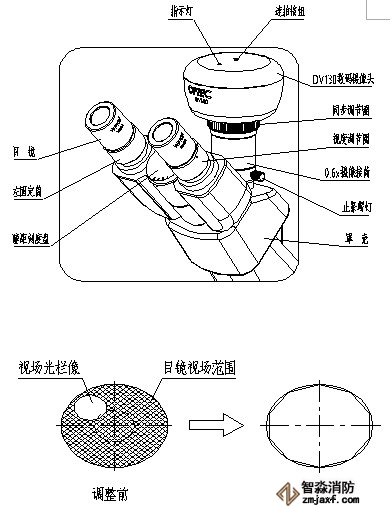

雙手分別握住雙目左           圖4 轉軸雙目和數碼攝像頭

右支架轉動，直至雙目中看到的光環完全重合，此時瞳距即已調好。

2.4.2 視度調節（參見圖4）

雙目觀察調焦時，應先以固定筒（本儀器為左筒）一側觀察，即右眼從右筒觀察，物像調清晰后再?gòu)淖笸灿^察，同時調節左筒上的視度調節圈以補償左右兩眼視度上的差異，使兩筒成像同樣清晰。

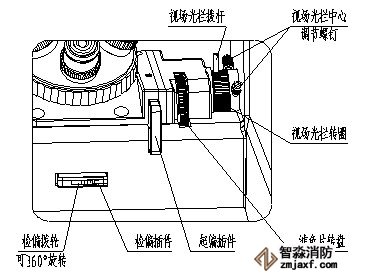

2.5 視場光欄調節（參見圖5、圖6）

圖5 視場光欄像的調整

 撥動視場光欄撥桿或轉動視場光欄轉圈，將視場光欄調至小于目鏡的

視場，此時視場中可看到完整的視場光欄像。調整視場光欄中心調節螺釘，使視場光欄像中心與目鏡視場中心基本重合。再將視場光欄像開至略小于目鏡視場再次調節，使光欄中心與視場中心更加吻合后，調大視場光欄，使視場光欄像消失于目鏡視場范圍之外即可。

2.5 孔徑光欄調整（參見圖       1、圖 7等）

撥動聚光鏡孔徑光欄撥桿或        圖6 視場光欄、偏光插件及濾色片

轉動孔徑光欄調節圈即可改變孔徑光欄的大小，從而改 變被觀察試樣的襯度。

取下目鏡直接從目鏡筒觀察，調整孔徑光欄大小使其像充滿物鏡出瞳直徑的70%～80%即可獲得襯度較為良好的圖像。

2.6濾色片使用（參見圖6）

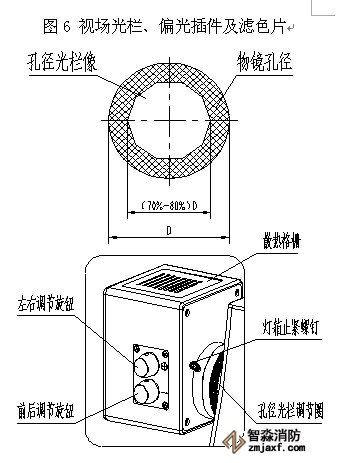

本儀器已將藍色、綠色、灰色三種濾色片和磨砂玻璃內置于儀器上的濾色片轉盤上，您可先根據需要選擇好合適的濾色片，將其轉入光路即可。                            圖7 孔徑光欄像調整

2.7 燈箱調節（參見圖8）

燈箱的調節實際上就是指燈絲中心位置的調節。首先要確定燈泡已插到位，并且不歪斜。

2.7.1將孔徑光欄撥至zui大，并將磨砂玻璃轉入光路。

2.7.2 轉動燈箱上的左右調節旋鈕和前后調節旋鈕，調整燈絲中心位置，使視場中zui明亮、zui均勻即可。

完成以上步驟后，即可根據所                  圖8 燈箱調節

要觀察試樣的特點，選用適宜倍率的物鏡、目鏡，以及合適的濾色片，

調節適合大小的孔徑光欄及燈泡亮度，再調節微動調焦手輪使成像清晰，即可獲得滿意的圖像，進行顯微觀察。

2.8 偏光裝置的使用（參見圖6）

    將起偏插片和可360°旋轉的檢偏插片分別插入儀器右側的兩個插槽內,起偏鏡有箭頭標志的一面朝儀器前方（即目頭方向）,檢偏鏡有箭頭標志        圖9 限位手輪

的一面朝上。慢慢轉動檢偏插片的撥輪，使其中的偏震片與起偏鏡中的偏震片正交，此時即可進行偏光顯微觀察。

2.9 粗調限位裝置（參見圖9、圖10）

本儀器設有限位裝置，也稱快速對焦裝置。如當用10X物鏡調焦清晰后，按圖示箭頭方向旋緊儀器左側限位手輪，物鏡、轉換器上升位置即被限定。在以后的使用中，旋轉粗調手輪上升至該定位位置即可見物像輪廓，既可快速         圖10 偏光插片

調焦，又可防止物鏡撞上試樣。

2.10 松緊調節手輪（參見圖3）

儀器長期使用后可能會出現載物平臺自動下滑的現象。松緊調節圈可以調節粗微動組的松緊，防止載物臺自行下滑，同時調節粗微動操作上的舒適感。

順時針旋轉，可以鎖緊；相反，可以放松。

▲切忌不要同時用力反向旋轉左右粗、微動手輪，否則會損壞調焦機構。

▲變換不同倍率物鏡時，切勿直接扳動物鏡來轉動物鏡轉換器。應手持轉換器外圓的齒紋部分來轉動轉換器，使物鏡準確定位并進入光路，否則會影響儀器的光學性能。

▲為防止換用不同類型培養基時物鏡與其發生碰撞，可利用限位裝置的限位作用，限制物鏡過分升高,損壞物鏡或樣品。

2.11 CCD攝像及數碼攝像頭

2.11.1參見圖4，將攝像接筒與CCD攝像頭或DV130、DV200數碼攝像頭上的標準C型接口連接好，然后插入目頭罩殼上方的連接孔內，用止緊螺釘止緊。

2.11.2 用隨機所配信號線將攝像頭與監視器（具有AV端子的電視亦可）的視頻輸入口或電腦USB接口相連（如為數碼攝像頭，還需安裝專用

OPTPro圖像處理軟件及板卡），如需用錄像機等記錄設備也一并連好。

2.11.3 將儀器調好，目鏡觀察物像清晰后，監視器或電腦顯示器（需運行OPTPro圖像處理軟件）上即可出現樣品的圖像。如圖像不夠清晰，應擰松CCD攝像頭上的鎖緊螺釘，再調節CCD靶面位置（因CCD攝像頭一般有C型和CS型兩種接口，具體可參見其說明書），即可調出清晰圖像。對于DV130或DV200數碼攝像頭則可調節攝像頭下方的同步調節圈。

2.12 數碼相機的使用（參見安裝示意圖）

 2.12.1 先將數碼相機接筒與1×攝像接筒連好，再將其與數碼相機連接，然后將攝像接筒插入目頭罩殼上方的連接孔內（注意相機顯示屏方向），用止緊螺釘止緊。

 2.12.2 在目視觀察的圖像調節清晰后，打開相機電源，即可進行數碼攝影。

 2.12.3 如數碼相機與目視觀察同步稍有差異，可適當調節微動調焦手輪。

2.13 浸油物鏡的使用

         本儀器所配100×物鏡為浸油物鏡，使用時需在物鏡前鏡片與試樣之間加適量非樹脂合成浸油，且油中不得有影響成像的氣泡和雜質。

         先將40×物鏡調焦清晰后移出光路，試樣上方光斑出滴一滴浸油，然后將100×物鏡移入光路。此時應輕輕轉動物鏡轉換器或微微轉動載物平臺的縱橫移動手輪，同時要稍微轉動微動調焦手輪，以排除浸油中的氣泡，否則氣泡會嚴重影響成像效果。

     ▲使用浸油觀察完畢后，應立即用脫脂棉、鏡頭紙、紗布或軟棉布等蘸適量工業用純酒精與*醚的混合液（比例1：4）將物鏡及試樣上的浸油擦拭干凈。

    ▲浸油雖無毒，但當其觸及皮膚或進入人眼時，請采取以下措施：

      觸及皮膚： 用水和肥皂沖洗干凈；

      進入人眼： 用清水徹底沖洗（15分鐘以上）。

      如果眼睛或皮膚持續疼痛或外觀變化，請立即到就近醫院檢查。

四、維護與保養

1.儀器的清潔

1.1外露鏡片表面不得用手觸摸，上面的灰塵可用柔軟毛刷或紗布去除，必要時可用清潔軟布、脫脂棉簽、鏡頭紙等蘸少許酒精乙*（1：4）混合液擦拭。

1.2酒精、乙*等均為極易燃燒之物，使用時應遠離火源。電源開、關時也要小心，避免著火。

1.3 金屬油漆表面、電鍍表面應避免使用有機溶液如酒精、乙*或其混合液等清洗，建議選用硅布或軟性清潔劑清洗。

1.4 塑料表面應選用軟布蘸清水擦拭清潔。

2.使用和放置的環境

2.1儀器應在陰涼、干燥、無塵、防震、無酸堿蒸汽及任何腐蝕性氣體的環境里使用、放置。

2.2儀器正常工作的條件：

    室內溫度：0°C～40°C

zui大相對濕度：85%

2.3 高濕度地區使用顯微鏡，建議安裝除濕設備，以防儀器因光學元件生霉、起霧而損壞不能使用。

2.4 使用和搬運時，動作要謹慎小心，避免強烈震動和碰撞。移動儀器時應雙手提起儀器，不要在工作臺面上拖動，以免擦傷桌面和損傷儀器。

3.燈泡的更換（參見圖11）

 3.1 關閉電源，拔下電源 插頭。

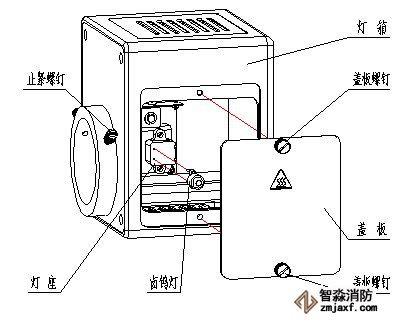

圖11 燈泡的更換

 3.2 讓燈泡冷卻。

▲    千萬要讓燈泡完全冷卻后才進行下面的操作。

3.3 旋松燈箱右側蓋板上的兩顆螺釘，取下蓋板。

3.4 小心拔出要換下的燈泡。

3.5 用綢布等包住同規格新燈泡（以免粘上指紋、灰塵影響燈泡亮度和壽命）小心地將其插入燈座到位，蓋上蓋板，擰緊兩顆止緊螺釘。

▲    儀器連續工作10個小時后，能暫停使用約半小時再重新使用。

4.保險絲管的更換（參見圖3）

4.1 更換保險絲管前，應先關閉儀器電源，拔下電源插頭。

4.2 取下儀器后端電源插座下面的保險管盒，取出舊保險絲管。

4.3 換上同規格的保險絲管，將保險管盒插回原位即可。

5.儀器不使用時

5.1 儀器不工作時，應切斷電源，罩上防塵罩，放置于干燥、陰涼的地方。

5.2 較長時間不用時，建議物鏡、目鏡、環板等存放于干燥容器（如防潮缸）中，并放置干燥劑。主機上相應部位應蓋上防塵蓋，并用防塵罩罩好。

6.定期檢查儀器

▲    為保持儀器的性能指標，建議對儀器定期進行檢查。如發現儀器有故障需維修，請與廠方或就近的經銷商。

▲    本儀器為精密儀器，出廠時已經精密調校，請勿自行拆卸。

▲    搬運和使用時，應輕拿輕放，謹慎操作，避免強烈震動和碰撞。

五、常見故障與排除表

六、MDS實驗室金相顯微鏡配套表

注：●為標準配置

○為選購件                    產品的具體配置以裝箱單為準
